當前位置：高爐循環水節能專家支持系統（三）——數據展示
高爐循環水節能專家支持系統，是在公司獨家提出的MOAR系統節能理論框架的指引下，以熱量、質量傳遞過程原理為基礎，結合冶金工藝，并使用計算機仿真、物聯網和工業大數據分析及其可視化等先進技術，通過信息化、自動化和智能化手段來突破流體系統節能技術瓶頸，構建核心競爭力，增加技術區分度，獲得更為豐厚的技術投資回報。
01 能耗展示
1.1 每日電耗走勢(含對比功能)
如圖1所示，選擇展示參數和展示起始及終止日期，即可繪制該參數的每日電耗走勢圖。

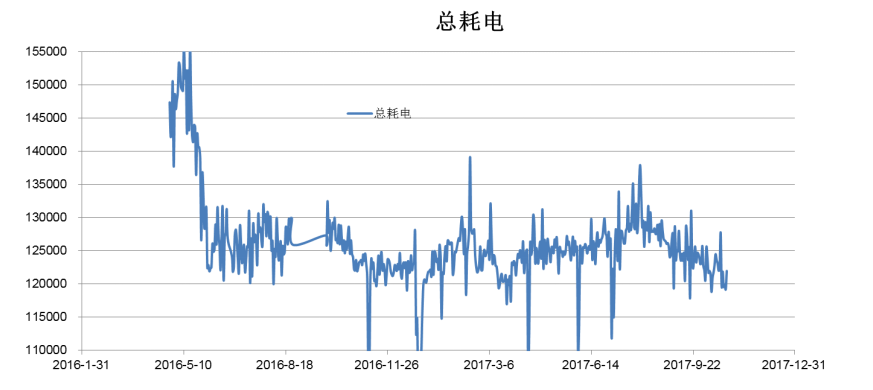

圖1 總耗電每日走勢圖

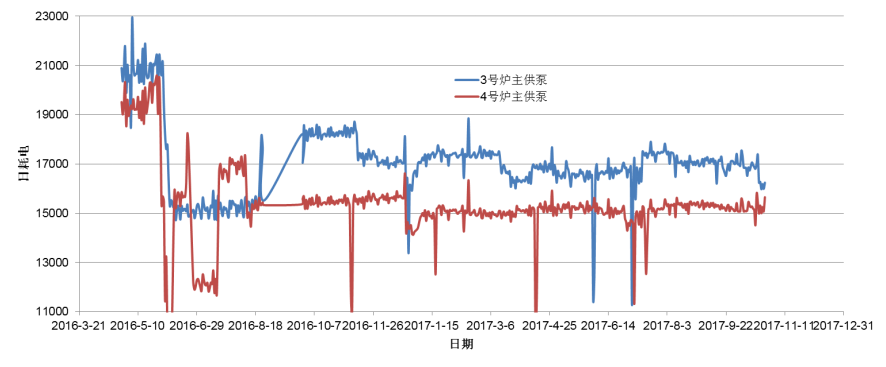

圖2 3號爐主供泵和4號爐主共泵耗電每日走勢圖(對比)
1.2 每月電耗箱線圖(含對比功能)
選取待展示的參數，使用箱線圖繪制每月的耗電分布情況，見圖3所示；根據需要，也可以選取屬于同一類別的兩個或兩個以上參數進行對比，見圖4所示。

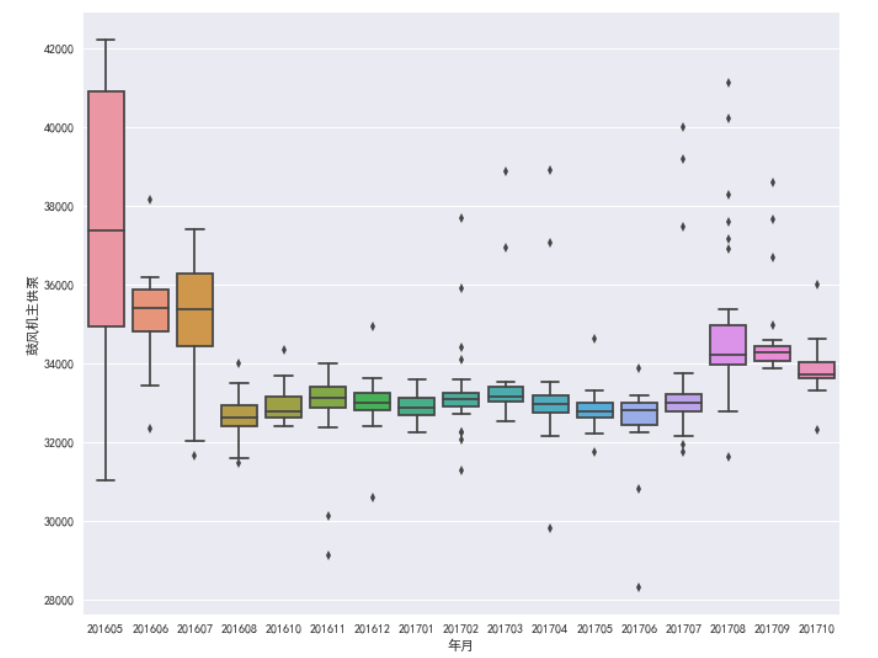

圖3 每月耗電箱線圖分布

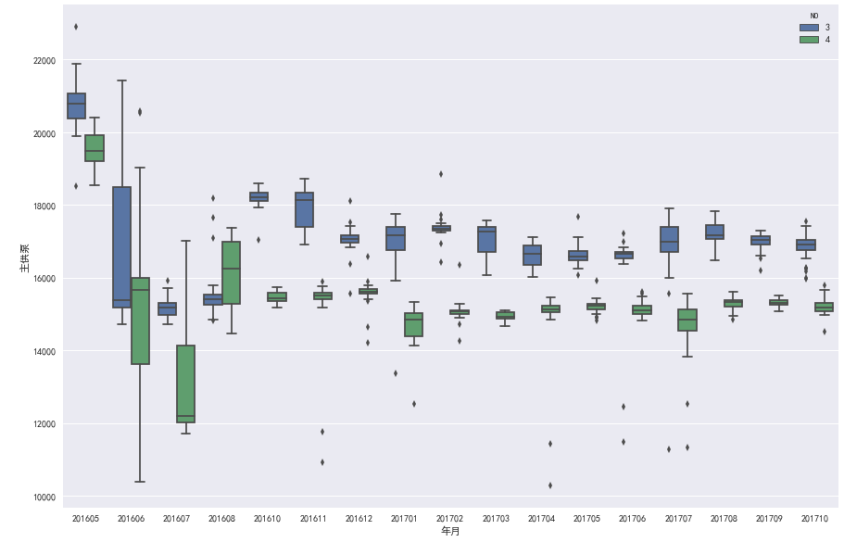

圖4 每月耗電箱線圖分布(對比)
1.3 每月電耗餅圖
2016年8月和2017年9月的耗電餅圖分別見圖5和圖6所示，餅圖中給出了每一個泵站的當月耗電值以及其占總耗電的比例，可以觀察分析耗電占比的變化趨勢，幫助尋找項目收益變化的主要因素。

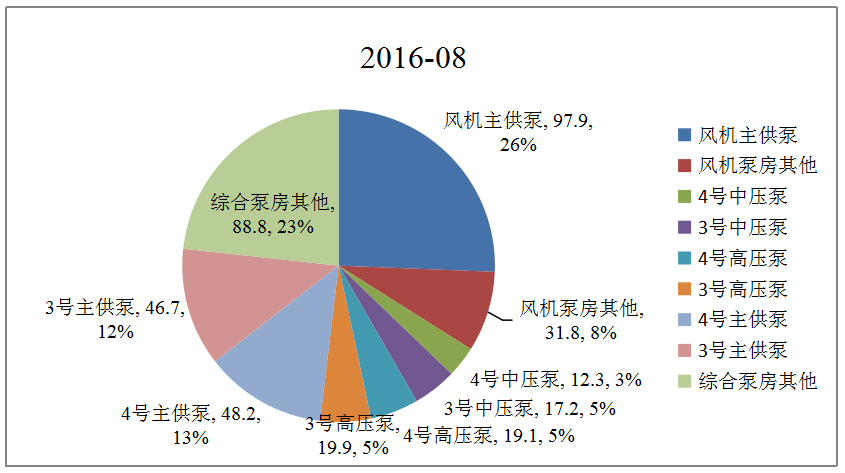

圖5 2016年8月耗電餅圖
圖6 2017年9月耗電餅圖
1.4 每日電耗相關性分析
每日電耗相關性分析，主要用于分析具有相互關系的兩個泵站(通常屬于同一個管網，如同一高爐對應的主供泵與中/高壓泵)電耗的相關性，從而交叉對比以了解各泵之間電耗的相互關系，如圖7所示。

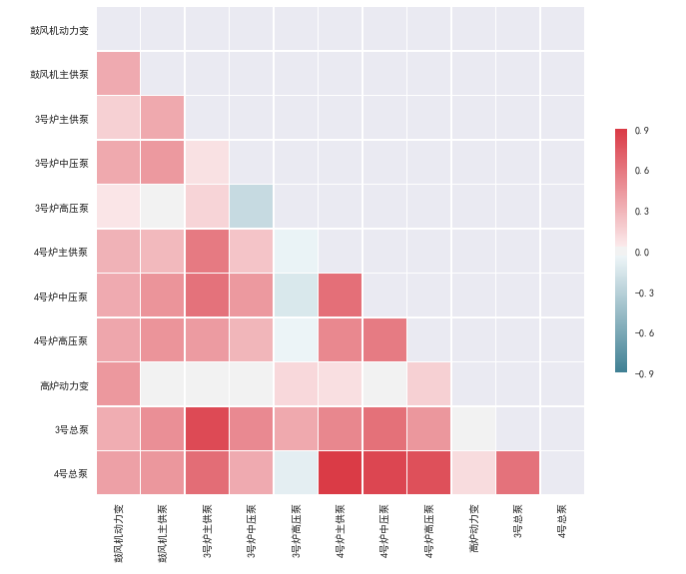

圖7 每日電耗相關性分析
1.5 每月電耗相關性分析
每日電耗相關性分析具有一定的相似度，但是分析范圍擴大至產量、氣候乃至經濟社會干擾等外部因素，不再局限于技術層面本身，以幫助從更廣闊的維度分析解決問題，見圖8所示。

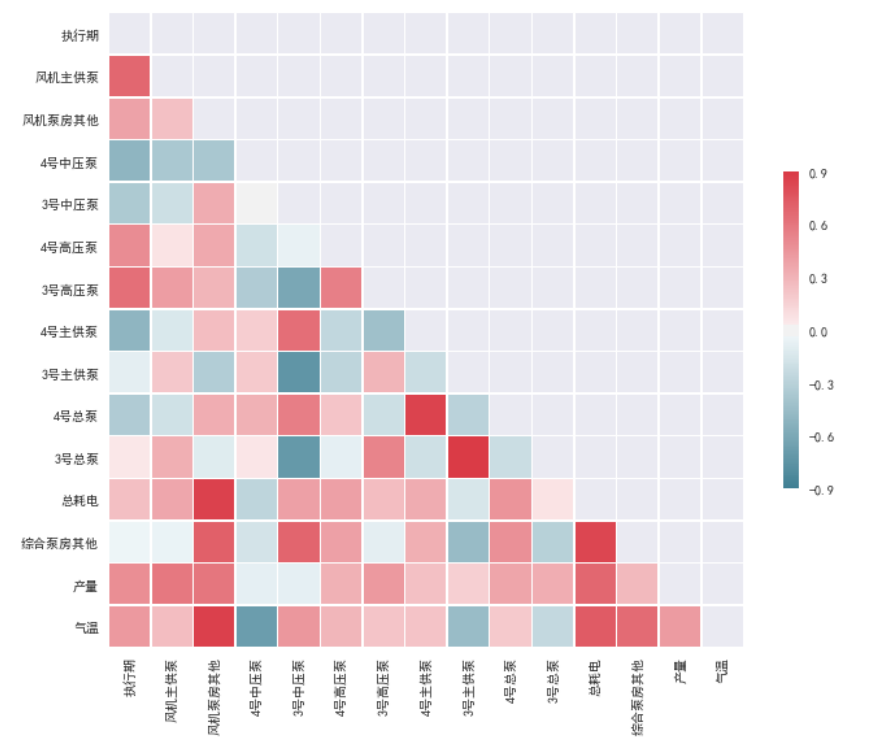

圖8 每月電耗相關性分析
02 其他展示
當泵站加裝軸承溫度和振動等其他傳感器時，可以分別根據傳感器類型、物理含義及其對應的泵站運行性能，參考相關專業領域的標準規范和某些友商(如上海義維流體、湖南睿勝能效等)成熟產品進行相應地展示。
當泵站加裝軸承溫度和振動等其他傳感器時，可以分別根據傳感器類型、物理含義及其對應的泵站運行性能，參考相關專業領域的標準規范和某些友商(如上海義維流體、湖南睿勝能效等)成熟產品進行相應地展示。高爐循環水節能專家支持系統，是在公司獨家提出的MOAR系統節能理論框架的指引下，以熱量、質量傳遞過程原理為基礎，結合冶金工藝，并使用計算機仿真、物聯網和工業大數據分析及其可視化等先進技術，通過信息化、自動化和智能化手段來突破流體系統節能技術瓶頸，構建核心競爭力，增加技術區分度，獲得更為豐厚的技術投資回報。
01
能耗展示
1.1 每日電耗走勢(含對比功能)
如圖1所示，選擇展示參數和展示起始及終止日期，即可繪制該參數的每日電耗走勢圖。
圖1 總耗電每日走勢圖
圖2 3號爐主供泵和4號爐主共泵耗電每日走勢圖(對比)
1.2 每月電耗箱線圖(含對比功能)
選取待展示的參數，使用箱線圖繪制每月的耗電分布情況，見圖3所示；根據需要，也可以選取屬于同一類別的兩個或兩個以上參數進行對比，見圖4所示。
圖3 每月耗電箱線圖分布
圖4 每月耗電箱線圖分布(對比)
1.3 每月電耗餅圖
2016年8月和2017年9月的耗電餅圖分別見圖5和圖6所示，餅圖中給出了每一個泵站的當月耗電值以及其占總耗電的比例，可以觀察分析耗電占比的變化趨勢，幫助尋找項目收益變化的主要因素。
圖5 2016年8月耗電餅圖
圖6 2017年9月耗電餅圖
1.4 每日電耗相關性分析
每日電耗相關性分析，主要用于分析具有相互關系的兩個泵站(通常屬于同一個管網，如同一高爐對應的主供泵與中/高壓泵)電耗的相關性，從而交叉對比以了解各泵之間電耗的相互關系，如圖7所示。
圖7 每日電耗相關性分析
1.5 每月電耗相關性分析
每日電耗相關性分析具有一定的相似度，但是分析范圍擴大至產量、氣候乃至經濟社會干擾等外部因素，不再局限于技術層面本身，以幫助從更廣闊的維度分析解決問題，見圖8所示。
圖8 每月電耗相關性分析
02
其他展示
當泵站加裝軸承溫度和振動等其他傳感器時，可以分別根據傳感器類型、物理含義及其對應的泵站運行性能，參考相關專業領域的標準規范和某些友商(如上海義維流體、湖南睿勝能效等)成熟產品進行相應地展示。
